8、碼垛機

    1.動力滾筒輸送機（空紙箱輸送）：輥筒：60*12*2/600mm08B14齒雙鏈輪輥筒，機架：304#不銹鋼鋼板或冷軋板折彎，支腳：60*40*2/304不銹鋼或方鋼制作，電機采用臺灣城邦電機M14*120，可調腳杯速度根據實際情況制定（空紙箱輸送）

    2.鏈條輸送機（紙箱定位）：101大節距鏈條機架：304#不銹鋼鋼板或冷軋板折彎，支交：60*40*2/304不銹鋼或方鋼制作，亞德客或SMC阻擋器，電機采用臺灣城邦電機M14*120，可調杯腳速度根據實際情況制定

    3.動力滾筒輸送機（封箱機前端連接線）：輥筒：60*12*2/600mm08B14齒雙鏈輪輥筒，機架：304#不銹鋼鋼板或冷軋板折彎，支腳：60*40*2/304不銹鋼或方鋼制作，電機采用臺灣城邦電機M14*120，可調杯腳速度及長度根據實際情況制定

    4.QA-503折蓋封箱機：（按照實際產品制定）

      電源                 220V 50HZ

      功率                 200W

      最大包裝尺寸         L600*W500*H500MM

      最小包裝尺寸         L200*W150*H130MM

      封箱速度             每小時300-750箱

      膠帶寬度             2"、2.5"、3"

      外包裝尺寸           L1700*W900*H1500MM

      機器重量             180KG

    5.動力滾筒輸送機（碼垛機前端連接線）：輥筒：60*12*2/600mm08B14齒雙鏈輪輥筒機架：304#不銹鋼鋼板或冷軋板折彎支腿：60*40*2/304不銹鋼或方鋼制作電機采用臺灣城邦電機M14*120可調杯腳速度及長度根據實際情況制定

    6.動力滾筒輸送機（產品物料輸送線）：輥筒：60*12*2/600mm08B14齒雙鏈輪輥筒，機架：304#不銹鋼鋼板或冷軋板折彎，支腳：60*40*2/304不銹鋼或方鋼制作，電機采用臺灣城邦電機M14*120，可調杯腳速度及長度根據實際情況制定

    7.裝箱機：

      機架：冷軋板折彎，亞德客或SMC氣缸，電機臺灣城邦加速電機，西門子PLC ，施耐德傳感器裝箱

      速度：3箱/分鐘

      電源：220V50HZ

      功率：1200W

      機器重量：850KG

    8.碼垛機

      (1)材質：

      機架：SS41（A3鋼噴漆）

      軸：S45C軸承鋼

      滾筒：雙端鑲軸承滾筒（鍍鋅）

      機罩：SS41（A3鋼噴漆）

      導向板：SS41（A3鋼噴漆）

    (2)特點：

      1>采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序?qū)埾涞呐判蚨讯鈱訑?shù)、棧板供應及排出均可編入程序進行控制。

      2>采用韓國LG公司生產的PLC和觸摸屏（6英寸），電器部件符合國際標準，性能可靠，互換性、耐用性強。

      3>采用日本CMC公司生產的鏈條具有抗磨損好、精度高、傳輸穩定等特點。

      4>采用德國FESTO或日本SMC生產的氣動元件和氣缸，質量、性能可靠。

      5>安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。

      6>堆垛方式的調整方便、簡單，可在觸摸屏上進行。

      7>堆垛穩定、高效，可大大節省人力。

      8>紙箱供應系統采用剎車馬達控制，保證按預先設定好的位置輸送紙箱。

      9>棧板庫容量大，可容納12-15個空棧板，可實現自動供應棧板。

      10>噪音小符合中國國際標準噪音為75db以下。

      11>不用更換堆垛零件即可以完成幾種堆垛方式。

      12›電機（馬達）、減速器均使用德國Nord公司產品。

      (3)公用消耗：

      1>動力電：AC，3相，380V，9KW  50HZ

      2>空氣消耗：500NL/MIN（空氣使用量：5-6kg/cm2）

      (4)在線纏繞包裝機:

      1>性能特點：

      輸送系統：

      輸送線速度，12m/min

      動力輸送線可選擇滾筒、鏈排、萬向球等結構

      可選功能：

      開門膜架與普通膜架可選，開門膜架更換纏繞膜快速方便

      2>技術參數：

      品名/規格        T2000FZ-PL托盤在線式纏繞包裝機

      裹繞規格         輸送方向（800-1400）×（800-1300）mm

      裹繞高度         1900mm

      包裝效率         30-50件/小時

      轉盤尺寸         直徑：2000mm  高度：565mm

      轉盤承重         3000Kg

      運轉時占地面積     2895×2100mm

      轉盤轉速         0-15rpm

      膜架機構         預拉伸機構

      功率/電壓        1.3 KW/AC220V

      包裝材料         LLDPE拉伸膜厚度：17-35um幅寬：500mm

      機器重量         1180Kg

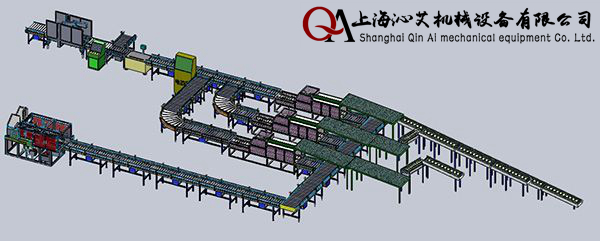

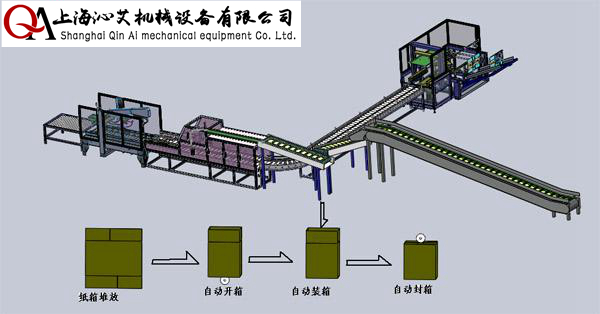

輸送、開箱、裝箱、封箱、碼垛包裝生產線方案本方案針對紙箱成型封底機，無法完成開箱的大型紙箱裝箱、封箱、碼垛而設計的自動包裝生產線。該生產線是近年來眾多企業的首選生產線，節約成本，最大限度的提高生產效率。人工將紙箱開箱封底，通過滾筒輸送機到達裝箱機鏈條輸送機定位。產品由滾筒輸送機到達裝箱機內部定位，氣動抓手抓起產品提升平移至紙箱頂部，下降至紙箱開口處，抓手松開產品脫落墜入紙箱內部，同時鏈條輸送機阻擋器放行紙箱。輸送至折蓋封箱機前端，自動折蓋封箱機紙箱底部面形成的四面可彎折的面板折合，放入物品后輸入由兩側皮帶驅動的輸送軌道內，封箱機上側的紙箱折蓋裝置啟動，折蓋封箱一次性完成。

進入碼垛機前段：根據設定的排列方式強制對紙箱進行轉向或輸送，以達到整理、排序的作用。供應輸送帶將整理好的第一列紙箱用氣缸推入提升裝置之后依次推入第二列、第三列以形成排序?qū)�。�?dāng)紙箱按一定的排序形成一組（層）后升降機載著排序?qū)由仙⑾蚯耙苿又链a垛裝置上部，并平穩地放在棧板（或前一排序?qū)樱┥�，以形成自動碼垛。碼垛裝置是依靠變頻馬達和鏈條來完成其升、降和前進（后退）的。棧板庫可堆積12個空棧板，并按程序要求定時向碼垛裝置供應棧板。由單獨電機提供動力。當一棧板達到了碼垛層數后發出信號，將實垛推出碼垛部分。實垛通過排除輸送帶送至指定位置，碼垛完成進。
